回轉篩

回轉篩程圓筒壯，物料在里面回轉翻滾，從而篩分物料。圓筒回轉篩是分選技術中應用非常廣泛的一種機械，是通過對顆粒粒徑大小來控制垃圾分選的，分選精度高。滾筒篩的筒體一般分幾段，可視具體情況而定，篩孔由小到大排列，每一段上的篩孔孔徑相同。

圓筒回轉篩是由若干個圓型狀篩網組成，整體與地平面成傾斜狀態，外部被密封隔離罩所密封，以防止污染環境。通過變速減速系統使篩分筒在一定轉速下旋轉，物料自上而下通過篩分筒得到分離，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部排出。

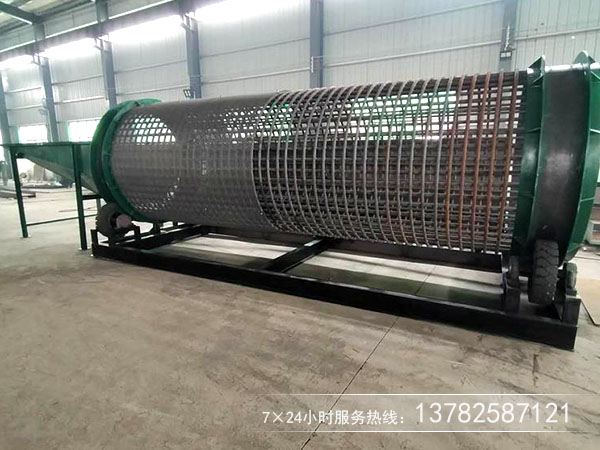

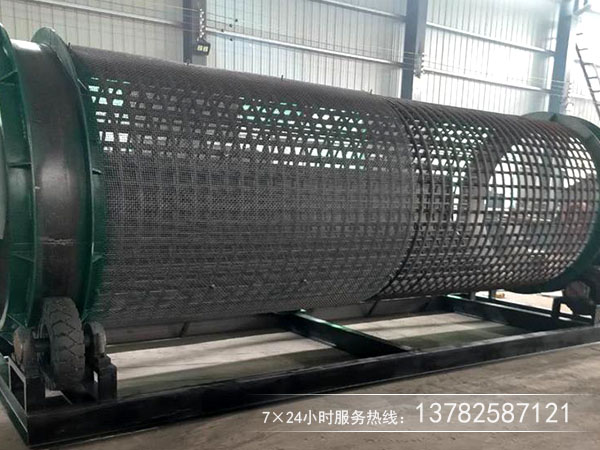

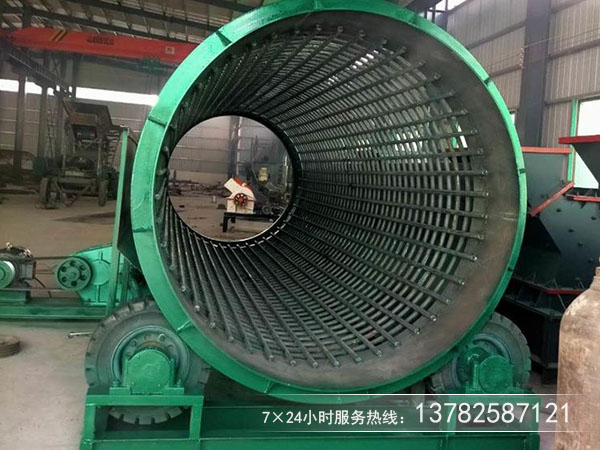

真機圖片

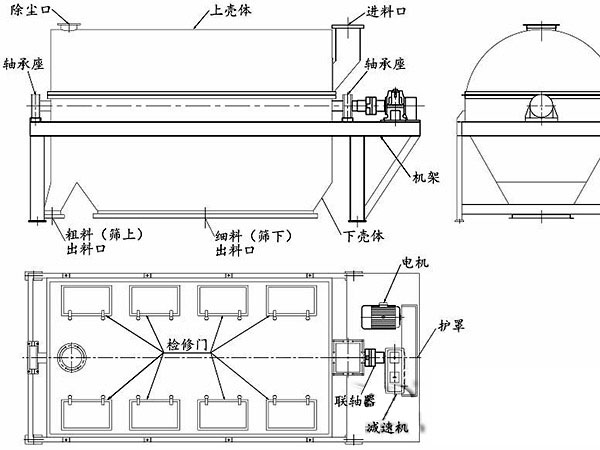

結構工作原理

滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。滾筒篩砂機、滾筒篩分機與滾筒篩的原理構造幾乎相同，是人們對它的認識和叫法上存在差異。

回轉篩優勢

2、進料方式簡單多樣

  我公司研制的回轉篩進料口可根據現場實際設計，無論是皮帶、漏斗或其它進料方式，不用采取特殊措施，都可以順暢進料。
3、篩分效率高
  設備可設有梳型清篩機構，在篩分過程中，不管進入篩分筒的物料多臟、多雜都可以篩分，從而提高了設備的篩分效率。
4、篩分量大、易于大型化
  在相同尺寸下，圓面積比其它型狀的面積都大，因此其篩分有效面積就大，使物料能充分接觸篩網，因而單位時間內篩分量就大。又因其結構簡單，布置方便，技術新穎而成熟等特點，極易大型化。
5、自身能耗小
  我公司研制的回轉篩電機功率小，是其它篩型的二分之一到三分之一，處理相同量物料而運行時間僅為其它篩型的二分之一，因此能耗低。
6、工作環境好
  整個篩分筒可以用密封隔離罩所密封，清除了篩分循環過程中的粉塵飛揚，塊狀分濺等現象，避免了對工作環境的污染。
7、設備噪音低
  回轉篩在運行中，由于回轉速度小，并且有密封隔離罩與外界隔離，使噪聲無法傳遞到外部，從而降低了設備噪音。
8、使用壽命長，維修量小
  回轉篩是由若干個圓環狀網組成，其總篩分面積遠遠大于其它篩型的篩分面積，再加上篩分效率高，設備運行時間短，故而使用壽命較長 ，易損件少、維護量小。
9、檢修方便
  設備密封隔離上罩可以拆開，拆開后不影響機器正常運行，并且使得檢修非常方便。

型號參數表

圓筒篩型號	筒體規格	筒體傾角	筒體轉速 （r/min）	篩孔尺寸 （mm）	大進料粒度 (mm)	產量（m3/h）		功率 （kw）
						篩孔（2mm）	篩孔（30mm）
YTS1030	Φ1×3	5-7°	22.5	2-30	60	10	60	4
YTS1040	Φ1×4	5-7°	25	2-30	60	11	80	4
YTS1230	Φ1.2×3	5-7°	20	2-30	70	12	100	5.5
YTS1240	Φ1.2×4	5-7°	20	2-30	70	14	120	5.5
YTS1250	Φ1.2×5	5-7°	20	2-30	70	15	140	5.5
YTS1530	Φ1.5×3	5-7°	17	2-30	80	18	150	5.5
YTS1540	Φ1.5×4	5-7°	17	2-30	80	18	150	7.5
YTS1550	Φ1.5×5	5-7°	17	2-30	80	20	180	11
YTS1560	Φ1.5×6	5-7°	17	2-30	80	22	200	11
YTS2040	Φ2×4	5-7°	12	5-60	90	25	250	15
YTS2050	Φ2×5	5-7°	12	5-60	90	30	300	15
YTS2060	Φ2×6	5-7°	12	5-60	90	35	350	18.5

訂購選型小提示：
1、外型尺寸是按筒體長計；
2、處理量是按大孔徑計算；
3、傾斜角度和每節長度視物料不同而不同；
4、質量按筒體長且使用編織網時計；
5、物料大塊所占比例不超過10%。
