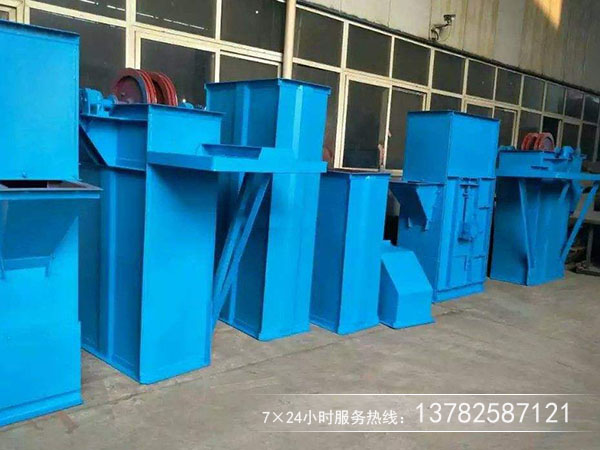

圓環鏈斗式提升機

適用物料：煤、水泥、碎石、砂子、化肥、糧食

價格區間：1000-8000元/米

處理能力：100-500t/h

產品別名：環鏈提升機,TH\HL型號提升機

索要優惠報價

銷售熱線：
13782587121

圓環鏈斗式提升機
TH環鏈提升機
HL環鏈提升機
工作原理參數
使用說明書

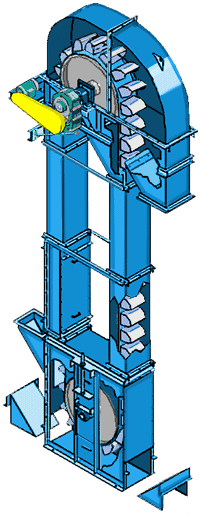

圓環鏈斗式提升機

圓環鏈斗式提升機是使用環鏈帶動料斗起到提升物料的斗式提升機，其中有兩個型號，TH、HL兩種，起運行速度不一樣的，導致鏈條鏈輪使用不一樣，價格也不一樣，所以選用什么型號根據客戶的要去來選擇，或者把你的要求給我們，我們幫你選擇合適的環鏈提升機。

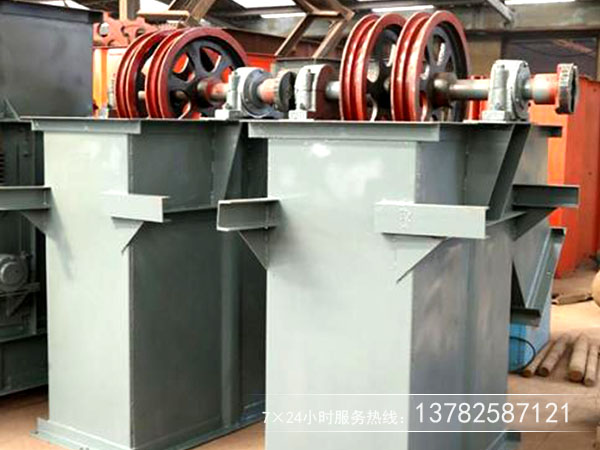

TH環鏈提升機

圓環鏈斗式提升機

TH型環鏈斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型斗式提升機是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。

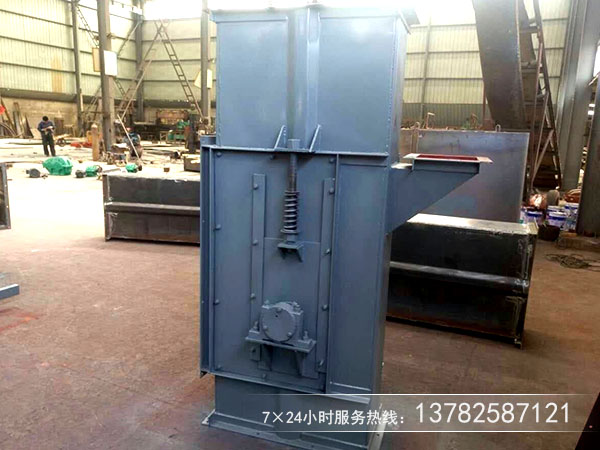

HL環鏈提升機

圓環鏈斗式提升機

HL型提升機適用于垂直輸送琢磨型較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等，輸送高度最高40m，其特點為：結構簡單，運行平穩，掏取式裝料，混合式或重力卸料，輪緣采用組合鏈輪，更換方便，鏈輪輪緣特殊處理壽命長，下部如采用重力自動張緊裝置，能保持恒定的張力，避免打滑或脫鏈，同時在料斗遇阻時，有一定的容讓性能夠有效地保護運動物件，物料溫度不超過250℃．

工作原理參數

TH型環鏈斗式提升機參數表

型號		TH315		TH400		TH500		TH630		TH800		TH1000
料斗型號		Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
輸送量 (t/h)		35	60	60	94	75	118	114	185	146	235	235	365
料斗	斗寬 (mm)	315		400		500		630		800		1000
	斗容 (升)	3.75	6	5.9	9.5	9.3	1.5	14.6	23.6	23.3	37.5	37.6	58
	斗距 (mm)	512				688				920
鏈斗	圓鋼直徑×節距 (mm)	18×64				22×86				26×92
	環速	7		7		7		7		7		7
	條速	2		2		2		2		2		2
	單根破斷載荷 (KN)	7320				7480				7570
鏈輪節圓直徑 (mm)		630		700		800		900		1000		1250
料斗運行速度 (m/s)		1.4				1.5				1.6
主軸轉速 (s/min)		42.5		37.56		35.8		31.8		30.5		24.4

HL型環鏈斗式提升機參數表

斗式提升機型號		HL300		HL400		HL500
斗式提升機型號		S制法	Q制法	S制法	Q制法	S制法	Q制法
輸送量（m3/h）		28	16	47.2	30	102.1	58
一般物料最大塊度（mm）		40	40	50	50	60	60
料斗	容量（升）	5.2	4.4	10.5	10	19.8	17.8
料斗	間距（mm）	500	500	600	600	600	600
牽引鏈條	型式	鍛造礦用高強度環鏈條
	圓鋼直徑（mm）	18
	節距（mm）	64
	破裂強度（kg）	3200
傳動鏈輪軸轉速（r/min）		35．6

使用說明書

環鏈提升機的安全操作
1、環鏈提升機需要有指定人員進行維護和管理。
2、提升機需要有卷揚限制器和行程限位器，限制器應使滑輪在提升到距離卷筒或滑輪300mm以前時能自動停止。
3、送電后，檢查卷揚限制器，行程限位器以及聯鎖開關等安全裝置，動作靈敏可靠，并進行試吊。起吊，降落前，鳴鈴示警后，方可開車。
4、要經常保持提升機周圍環境衛生，提升機決不允許載人上下，提升，降落時重量不許超負荷。
5、工作完后，提升機吊盤應落地，然后切斷電源，關好上下護欄門。
環鏈提升機使用注意事項
1、環鏈提升機應空負荷開車，因此每次停機前應排盡料斗中的所有物料，然后再停車。
2、開車過程中不能倒轉，倒轉極可能發生鏈條脫軌現象。
3、在使用過程中一定要均勻喂料，禁止突然增大喂料量。喂料量不能超過提升機的輸送能力。否則容易造成底部的物料堆積嚴重出現“悶車”事故。
4、鏈條和料斗嚴重磨損或損壞時應及時更換，定時適量補充潤滑油。
