垂直螺旋輸送機

  垂直螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送垂直螺旋輸送機物料的不同有實體面型、帶式面型、葉片面型等型式。垂直螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

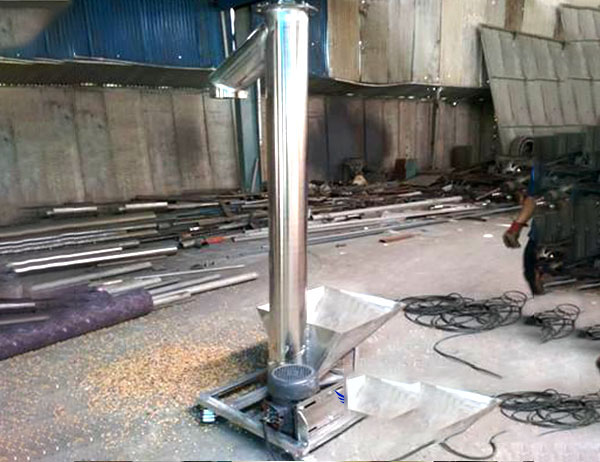

廠家圖片

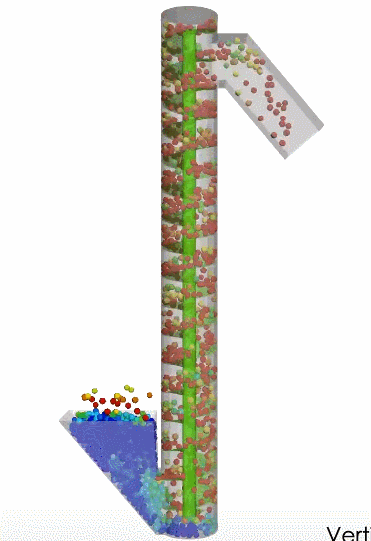

原理動畫視頻

  垂直螺旋輸送機是旋轉的螺旋葉片將物料推移而進行螺旋輸送機輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

設計優缺點

  垂直螺旋輸送機的優點

  1、適合各種散狀物料的垂直提升

  垂直螺旋輸送機非常適合處理從自由流動到輕微遲緩的干燥到半流體材料。

  2、提升高度可達8米

  用于將粉末提升/裝載到填充料斗和/或筒倉所需的高度，高度可達8米，當需要增加提升高度時，通常需要中間吊架或穩定器軸承來消除過度的螺旋偏轉。

  3、占地面積小

  垂直螺旋輸送機與斗式提升機或氣力輸送系統相比，垂直螺旋輸送機具有最緊湊的整體尺寸。

  4、密封性好

  全封閉設計，滿足防塵要求，改善了輸送環境。

  垂直螺旋輸送機的缺點

  1、輸送物料有限，易破碎

  與普通螺旋輸送機相比，一般用于輸送類似的面粉、粉狀物料和小顆粒物料，因?yàn)槲锪舷蛏线\(yùn)動時，自身的重力和設備的離心力會發生碰撞。輸送效率;螺旋葉片會與物料發生碰撞，造成物料破碎。

  2.設備易磨損

  垂直螺旋輸送機依靠較高的螺旋速度向上輸送物料，螺旋葉片與管壁與物料充分接觸，磨損快，會增加維護成本。

  垂直螺旋輸送機應用

結構圖
