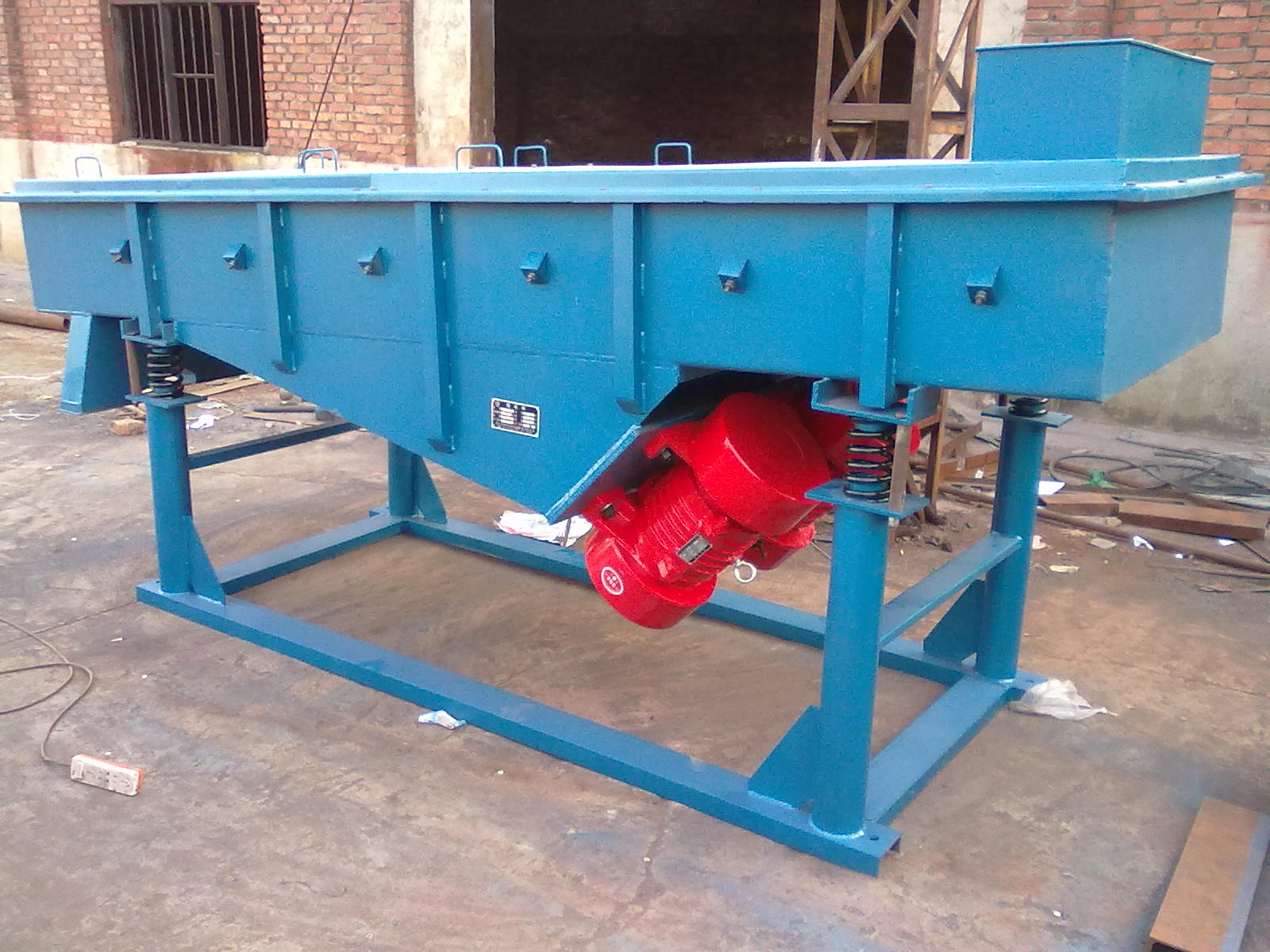

高頻電磁振網篩組成部分有哪些？

發布時間：22/09/27 瀏覽次數：

返回列表

  LY型高頻電磁振網篩，是利用電磁激振器進行動力傳動，使篩網產生振動，達到高效篩分物料的目的。操作簡單，性能穩定，效率高、能耗低。該振網篩主要應用于細物料的篩分、分級、脫水、脫泥等。

  適用范圍

  廣泛應用于礦山、煤炭、建材、化工等行業。并根據用戶現場的需要，開發了20多種規格的單層篩和多層篩。

  多層LY型高頻振網篩，主要由機架、支座、篩箱、給料箱、集中收料斗、檢修平臺、控制柜等組成。

  (1)機架

  機架由左右兩側架、橫梁與減振彈簧組成，為框架結構,結構簡單，起支撐和固定篩箱的作用。

  (2)支座

  支座是篩箱與機架相連結的部件，安裝在篩箱兩側支撐管梁上，固定在機架上，支座與機架之間墊有若干片橡膠墊，起彈性連結、降低振動的作用，同時可調節篩箱的篩分角度，出廠時設定為25°。

  (3)篩箱

  篩箱是篩機的主體部分，用于篩分物料。主要有篩框、篩網、激振器、傳力系統、振動系統、專用壓網裝置、噴水裝置等組成。篩機的規格型號主要體現于篩箱結構，如長度、寬度、單聯、雙聯、層數等。雙聯的兩個通道由篩箱中部的隔板分開。

  (4)給料箱

  給料箱一般采用溢流式給料，其形式依據物料性質不同而結構不同。用于將給礦物料均勻分布于篩面上。

  (5)篩網

  篩網由三層網組成，下面是托網，起托載工作網的作用。一般用鋼絲繩芯、聚氨酯網。上面覆蓋著由兩層不同孔徑的篩網粘接在一起形成的復合篩網，稱為工作網，用于篩分物料。篩網網孔尺寸可按工藝需求制做。振動篩偏心輪怎么調整螺紋?

  (6)集中收料斗

  集中收料斗是多層篩篩上物和篩下物的集中收集裝置，是一個三 通道的獨立漏斗，下部有三個出料口，兩側通道收集篩上物，中間通道收集篩下物。三個出口分別與現場的工藝管道軟連接，使物料流通。

  (7)檢修平臺

  檢修平臺分布于篩機兩側，用于篩機安裝、工人操作與檢修維護時便于工人行走。每?jī)膳_(tái)篩機中間可共用一個檢修平臺，以節省占地面積。

  (8)緩沖網

  緩沖網位于給料器的出料口下方，是不銹鋼焊接篩片，起緩沖物料對復合網的沖擊力和物料隔雜等作用。

  (9)專用壓網裝置

  專用壓條為橡膠鋼管壓條半旋轉式操作，操作方便。篩網縱向張緊，兩側由壓網裝置壓緊篩網，用于解決物料“跑粗”現象，保證篩下分級粒度。

  (10)噴水裝置

  噴水置于篩箱上面，一般由兩道12個噴水嘴組成，用于沖洗篩面和稀釋篩面下半部分的篩上物礦漿濃。

  (11)PLC智能控制柜

  控制柜用于控制和調節篩機的振動參數及其它參數，基本形式有兩種。1、現場集中控制。2、遠程網絡控制。支持選礦工藝的全流程自動化。
