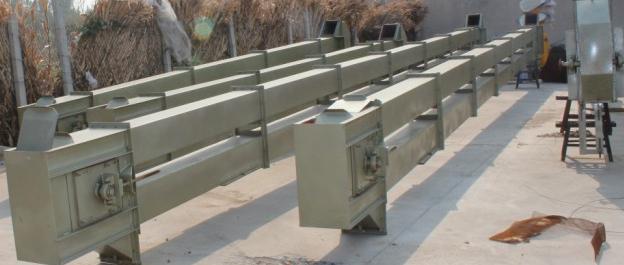

1、鋼絲膠帶斗式提升機設備購買具體事項：
數量：4套，其中入窯提升機2套，入庫提升機2套
要求提升機廠家設計、供貨、技術指導安裝、調試、試運行、及培訓服務等。鋼絲膠帶斗式提升機具體參數要求詳見技術規范。
采購數量：4套，其中入窯提升機2套，入庫提升機2套
用途：入窯提升機：用于輸送生料入窯尾預熱器
入庫提升機：用于輸送生料入生料均化庫

2、技術參數要求
2.1入窯提升機，數量：2套
2.1.1 輸送物料：輸送生料入窯尾預熱器
2.1.2 輸送生料特性
生料容重:       0.8-1.0t/m3
生料細度:       ≤12% (0.08mm 方孔篩篩余)
生料水分:       < 1%
生料溫度:   120℃
2.1.3 輸送能力：正常280t/h，大320t/h（有效值）
2.1.4 提升高度：頭尾輪中心矩90500mm（待定，提升高度在2m范圍內增減，不應引起設備價格變化）
2.1.5 布置形式：露天布置，緊靠窯尾塔架
2.1.6 裝配形式：左裝（待定）
2.2 入庫提升機，數量：2套
2.2.1 輸送物料：輸送生料入生料均化庫
2.2.2 輸送生料特性
生料容重:       0.8t/m3
生料細度:       ≤12% (0.08mm 方孔篩篩余)
生料水分:       < 0.5%
生料溫度:   正常90℃
            異常120℃
 2.2.3 輸送能力：正常360t/h，大390 t/h（有效值）
     2.2.4 提升高度：頭尾輪中心矩56500mm（待定，提升高度在2m范圍內增減，不應引起設備價格變化）
     2.2.5 布置形式：露天布置，緊靠生料均化庫
    2.2.6 裝配形式：右裝（待定）
     3、制造標準及配置技術要求
3.1供方應嚴格按建材、重型機械行業等有關國家和行業通用技術標準、規定設計、制造、檢驗。

3.2鋼絲膠帶斗式提升機采用正常速度、中心卸料的膠帶型式，膠帶應采用含縱向和橫向鋼絲芯的防撕裂高強度鋼絲繩芯膠帶，避免工作時膠帶出現拉長現象，膠帶伸長率≤0.25%，滿足水泥廠生料輸送工況。
3.3 提升機電機防護等級為IP54，絕緣等級F。
3.4 入窯入庫提升機傳動裝置要求：
減速機采用FLENDER或SEW產品；
液力耦合器采用上海交大產品；
3.5 兩臺提升機軸承均采用進口SKF或FAG/TIMKEN產品。
3.6 膠帶接頭和料斗固定件要堅固、耐用、具有高度抗拉、抗疲勞性能，保證膠帶長期可靠運行。
3.7 料斗布局要合理設計，能夠滿足生料連續提升和卸出。
3.8 鋼絲膠帶斗式提升機殼體由金屬板構成，要合理設計，防止膠帶高速運行帶來的渦流干擾，并設置合適的加強及緊固以承受包括驅動裝置的偏移荷載和頂部平臺在內的垂直荷載，在樓板開孔處考慮滑動支撐,水平荷載被傳到底部基礎結構。
3.9 在殼體上設置適當的密封檢查門并帶快速鎖緊閂,以便于檢查、清潔和維修工作。
3.10入料溜槽與提升機的防塵尾部相連，其布置應使卸料對準通過的斗子。灑料和引起的舀料應達小限度，在入料斗安裝水平監測器以防止灑料溢出情況下斗式提升機過載。
3.11提升機頂部卸料槽的設計必須保證泄料順暢。
3.12在提升機頂部殼體帶驅動裝置的支架,并提供驅動裝置平臺。
3.13鋼絲膠帶斗式提升機由硬齒面減速機和彈性聯軸節直接驅動。減速機的額定能力是電動機額定能力的1.3倍。
3.14提升機應設輔助傳動裝置以便于維護檢修。
3.15驅動裝置應裝備止回裝置防止在關機時斗子的倒轉，由可調無觸點速度探測器監測鏈斗的運動。
3.16 在提升機內反向軸處提供張緊裝置，它保持料斗在恒定張力下工作并避免卡堵。
3.17提升機的驅動裝置具有安全可靠的操作，較長的使用壽命，避免出現象斷軸等問題。
3.18 提升機頭部和尾部密封措施要得當，防止漏灰跑冒。
3.19鋼芯皮帶和連接部件考慮足夠的強度和較長的壽命，傳送帶的鋼絲索兩端須用鋅鉛合金澆注。
3.20 驅動裝置應裝備止回裝置防止在故障停機時斗子的倒轉，由可調無接觸式速度探測器監測鏈斗的運動。
3.21斗式提升機的驅動裝置具有安全可靠的操作，較長的使用壽命，避免出現象斷軸等問題，主軸要有探傷報告。
3.22提升機的頭罩處應開設防塵風管接口（法蘭連接）。
3.23 電氣技術要求
3.23.1斗式提升機尾輪殼體適當位置應帶一個堵料開關，料位開關為無源接點。
3.23.2斗式提升機應帶一個兩線制的速度探測器。
3.23.3鋼絲膠帶斗式提升機應設有二級跑偏開關，級為報警，第二級為停機。
3.24關鍵部件使用壽命擔保值(供應商填寫)

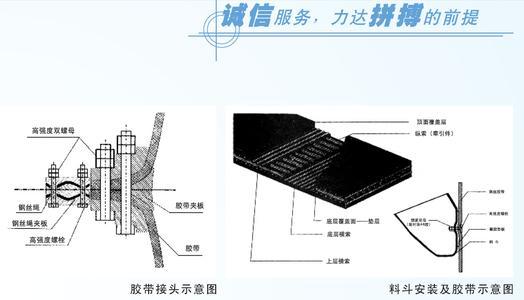

鋼絲膠帶斗式提升機接口及料斗安裝示意圖：

4、質量保證及技術資料
4.1、供方應對其所提供的所有設備（包括供方外購的）的質量負責，并符合本文件的要求。
4.2、 合作關系確定后，供方應在10天內提交將技術資料交給需方及設計單位進行確認，提供如下資料：
4.2.1土建設計的基本參數和圖紙,能夠滿足設計單位進行土建設計工作的基本資料。
4.2.2機械設備的參數和圖紙，能夠滿足設計單位進行工藝設計工作的基本資料。
4.2.3 供貨范圍內機械和電氣設備清單
4.2.4 備品備件清單
4.2.3 安裝工作的圖紙和手冊
4.2.4操作和維修圖紙和手冊
4.2.5電氣設備和控制設備的技術參數和文件
      鋼絲膠帶斗式提升機供方應提供下列由供方提供的各設備的控制裝置資料。
（1）控制柜對供電電源的要求及容量，
（2）控制柜原理圖
（3）控制柜詳細的端子排列圖及外部接線圖
（4）控制系統單線圖
（5）控制柜外形圖及安裝要求
（6）供貨電氣設備產品樣本
